滑觸線的安裝方式主要包括以下幾種常見形式，以下是詳細介紹：

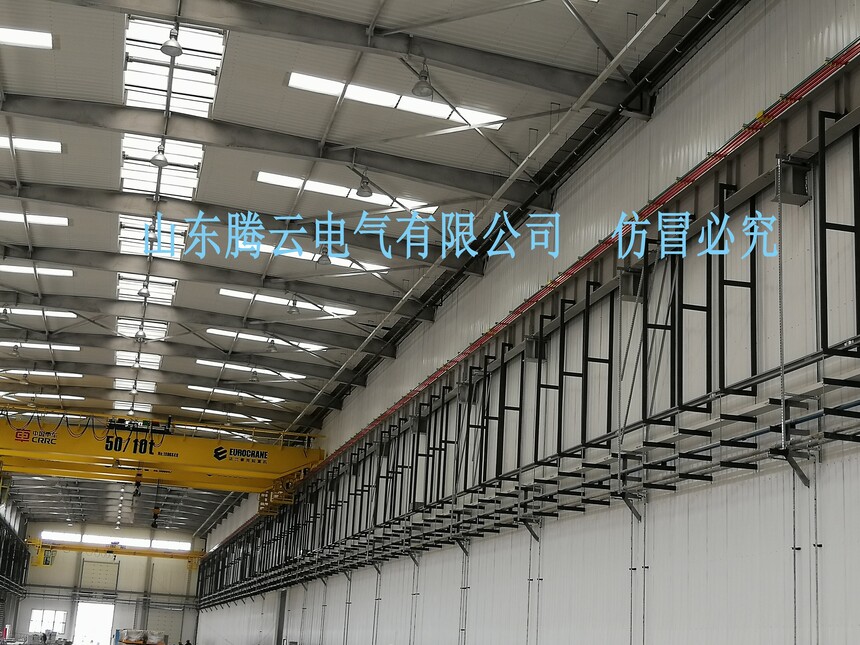

1. 有承重梁的普通車間安裝方式

支架安裝：根據設計圖紙確定支架的安裝位置，一般放在吊車梁的加強筋板處。使用膨脹螺栓或焊接方式將角鋼支架牢固固定在預定位置，確保支架的水平度和垂直度。支架間距需符合設計要求，通常為1.2到2米，以保證滑觸線的穩定性和安全性。

滑觸線安裝：將滑觸線按照設計圖紙的要求鋪設在支架上，確�；�觸線與支架之間接觸緊密，無松動或扭曲現象。在鋪設過程中，需使用專用工具對滑觸線進行校直，以保證其直線度和平滑度。同時，注意滑觸線的接頭處理，確保接頭處連接牢固、接觸良好，并涂抹導電膏以減少接觸電阻。

集電器安裝：根據設備類型選擇合適的集電器型號，并按照說明書要求正確安裝。安裝過程中需注意集電器的位置調整，確保其與滑觸線接觸良好，且運行過程中無卡滯或跳動現象。

2. 環形滑觸線安裝方式

規劃設計：根據實際使用需求和現場環境，制定詳細的安裝方案，確定滑觸線的路徑、長度和懸掛方式�？梢栽谲囬g中加裝立柱，立柱上裝一圈環形工字鋼，將滑觸線安裝在工字鋼上

支架安裝：按照設計方案，在墻壁、鋼梁或其他支撐結構上安裝支架，確保支架的水平度和垂直度。支架之間的間距要均勻，彎弧段支架應加密，以保證滑觸線的穩定性。

滑觸線安裝：將環形滑觸線本體沿著支架依次安裝，并使用連接件進行連接，確保連接牢固、平滑。安裝完成后，對滑觸線進行調整，使其水平度、垂直度和直線度符合要求。

3. 單極安全滑觸線安裝方式

支架安裝：根據移動設備的型號和滑觸線的整體長度，選擇合適的支架類型，如一字型、Z字型或L字型支架。使用焊接或膨脹螺栓按規定間距將支架牢固安裝在軌道梁上。

懸吊架與滑觸線安裝：將提掛架安裝在角鋼支架上，此時螺母不要擰緊，待滑觸線安裝調整后再打緊。將單極滑觸線裝入提掛架的卡口內并卡住，注意調整滑觸線的平直度，確保與起重機道軌平行，偏差≤5mm。

導線連接與防腐處理：導軌和導電板連接外的地方，應使用砂布打磨去除氧化層，擦除干凈后涂上一層厚約0.2mm的導電膏。對滑觸線及其支架進行防腐處理，延長使用壽命。

4. 無接縫滑觸線安裝方式

無接縫滑觸線以無氧銅輸送電源，具有接觸性好、安裝方便、不易磨損等優點。其安裝方式類似于普通滑觸線，但在連接處無需接頭，減少了接觸電阻和維護成本。

安裝注意事項

環境檢查：安裝前需對安裝環境進行全面檢查，包括溫度、濕度、腐蝕性氣體含量等因素，確保環境符合滑觸線系統的使用要求。

材料檢查：確保所有材料質量合格，無損壞或銹蝕現象。

安全措施：安裝前需制定詳細的安全施工方案，明確人員分工、作業流程、安全警示標識設置等。所有參與安裝的人員必須穿戴好安全防護裝備。

電氣測試：安裝完成后，需對滑觸線系統進行全面調試，包括檢查各部件安裝是否牢固、接觸是否良好；測試系統的電氣性能，如電壓、電流、電阻等參數是否符合設計要求。

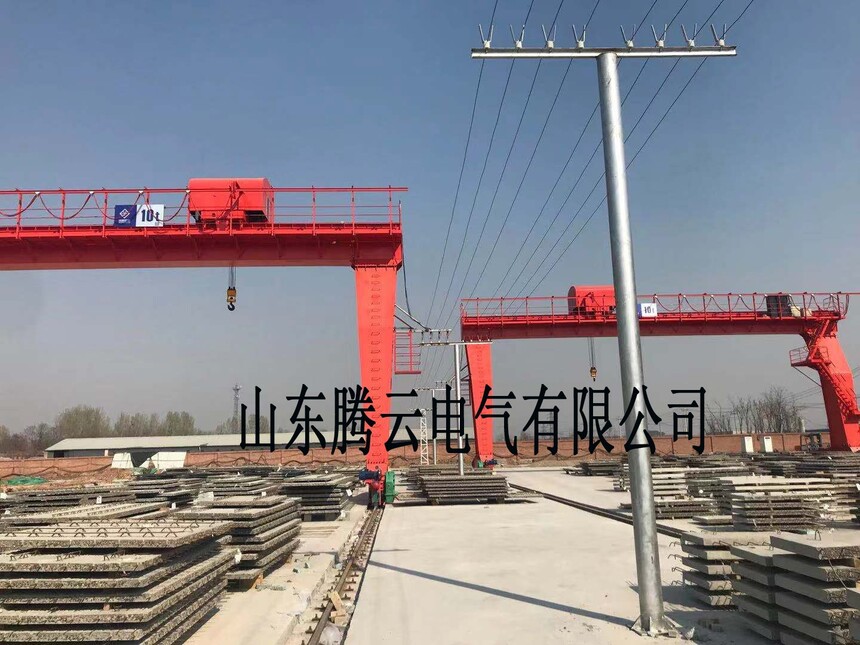

根據滑觸線安裝高度也可分為架空式和地溝式兩種，安裝流程大同小異。
